12. GRAPHICS FUNCTION
B–63684EN/01
OPERATION
672

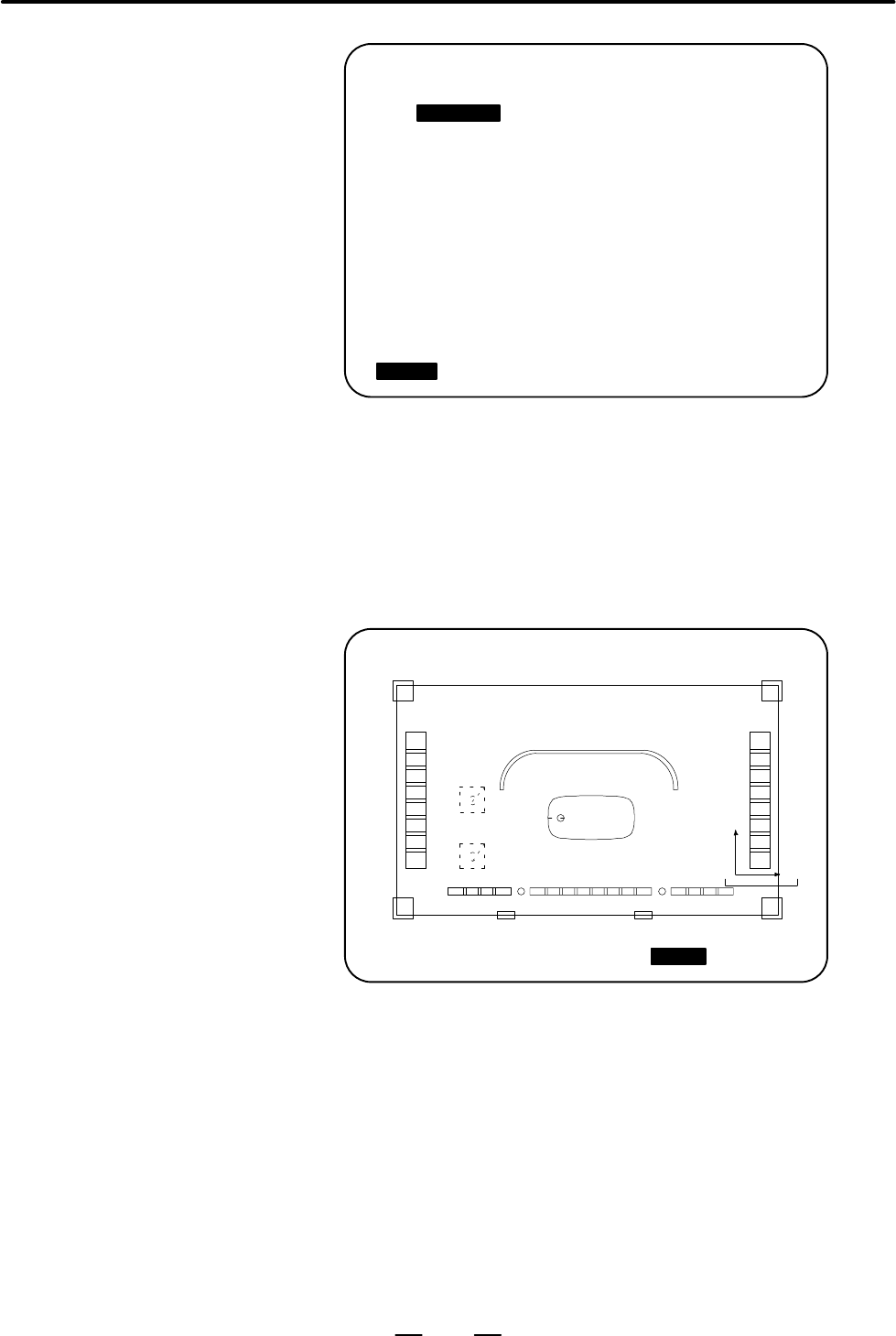

GRAPHIC PARAMETER O1234 N00200
START POINT
X= 0 Y= 0 Z= 0
WORK LENGTH
X= 1100000 Y= 650000
RAPID PATH
(1:ON 0:OFF) P= 0
HOLDER POSITION HOLDER LENGTH
X1= 300000 X= 40000 Y= 20000
X2= 700000 X= 40000 Y= 20000
>_
MEM **** *** *** 16:23:21
[ PARAM ][ GRAPH ][ ][ ][ ]
Tool figure data
T02 : Rectangle, X dimension = 50 mm, Y dimension = 50 mm
T03 : Rectangle, X dimension = 50 mm, Y dimension = 20 mm
T04 : Circle, diameter = 15.5 mm
T05 : Circle, diameter = 30 mm
T06 : Circle, diameter = 5 mm
The following figures show the programmed figure.
GRAPHIC O1234 N00200
X 0.000
Y 0.000
123.076
MEM **** *** *** 16:25:42
[ START ][ STOP ][ SBK ][ SEQ. ][ ERASE ]
Y
X
