AC Spindelmotoren Serie Alpha i Parameter manual Page 189

Parameter manual
B-65280GE/02 FANUC AC-SPINDELMOTOREN Serie αi 3. E/A-SIGNALE (CNC ↔ PMC)
- 173 -
(n) Motorspannungs-Ausschaltsignal (MPOFA)
(1) Wenn während der Spindelsynchronisation oder der Bearbeitung
beispielsweise mit einer Maschine zur Zahnradherstellung etwas
Ungewöhnliches auftritt, wird dieses Signal zum unverzüglichen
Ausschalten der Spannung des Spindelmotors verwendet, damit
der Motor frei laufen kann.
(2) Dieses Signal schaltet lediglich die Motorspannung aus.
(3) Die Motorspannungsversorgung kann nach dem Anhalten des
Motors wieder aufgenommen werden (Nulldrehzahl-Signal SSTA
= 1). Auch wenn dieses Signal aufgehoben wird, kann keine
Spannungsversorgung erfolgen, solang der Motor rotiert (SSTA =
0).
(4) Beenden Sie nach dem Ausschalten der Motorspannung aus Si-
cherheitsgründen alle Betriebsmodi. Geben Sie nach dem Anhal-
ten des Motors (SSTA = 1) alle Betriebsmodi neu vor.
Wenn die Spannung unter Positionssteuerung ausgeschaltet wird,
erfolgt die Positionssteuerung weiterhin, weshalb ein Alarm bei-
spielsweise wegen zu großen Positionsfehlers ausgegeben werden
kann.
Betriebsmodus-Beispiele:
- Vorwärtsdrehbefehl (SFRA)
- Rückwärtsdrehbefehl (SRVA)
- Spindelorientierung (ORCMA)
- Gewindebohren ohne Ausgleichsfutter (RGTP, RGTAP)
- Spindelsynchronisation (SPSYC, SPPHS)
- Spindelpositionierung
- Cs-Bahnsteuerung (CON, SCNTR1, SCNTR2 usw.)
- Drehzahldifferenz-Modus (DEFMDA)

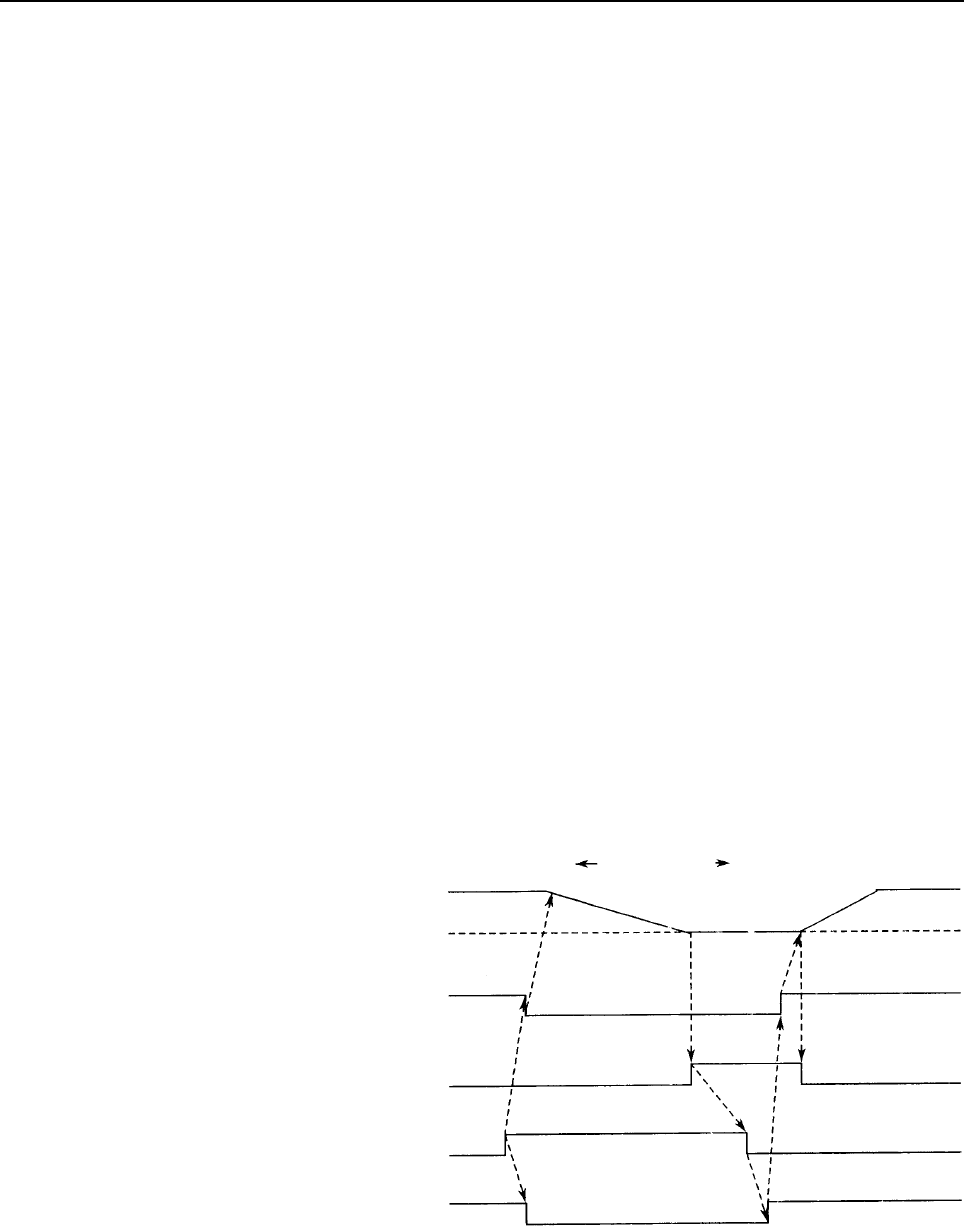

(5) Beispielsequenz
(6) Wenn Bit 2 von Parameter Nr. 4009 auf 1 gesetzt ist, kann die
Motorspannung unverzüglich ausgeschaltet werden, wenn der
SPM-Alarm 24 (Fehler in der seriellen Datenübertragung) auftritt.
Normalerweise wird der Spindelmotor beim Auftreten des
SPM-Alarms 24 verzögert und angehalten.
Frei laufend
Motordrehzahl
Motorspannung
Signal "Drehzahl null"
Motorspan-
nungs-Ausschaltsignal
Betriebsmodus SFRA
usw.
EIN
AUS
1
0
1
0
0 min
–
1
EIN
AUS
