AC Spindelmotoren Serie Alpha i Parameter manual Page 276

Parameter manual
5. FUNKTIONSBESCHREIBUNGEN FANUC AC-SPINDELMOTOREN Serie αi B-65280GE/02
- 260 -

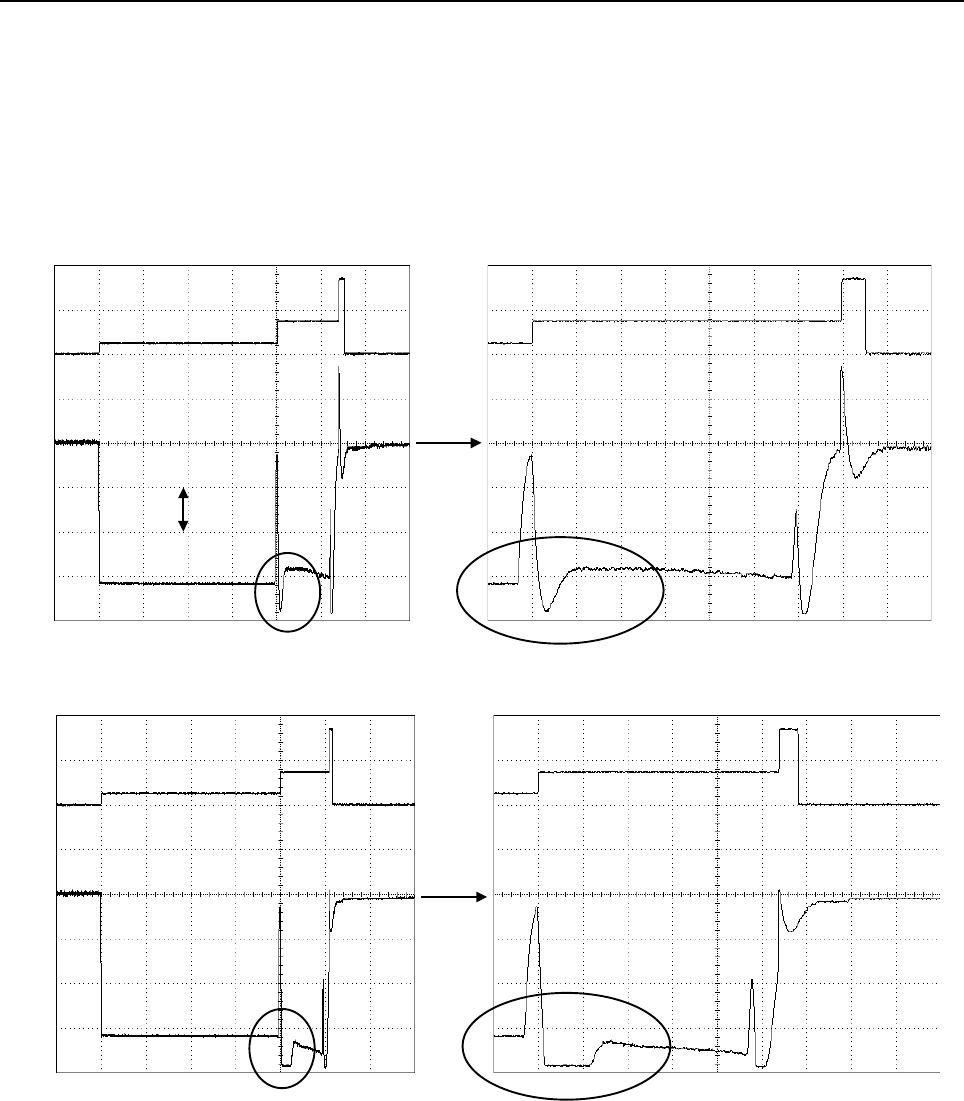

(5) Abstimmen der Bremsverzögerung (Parameter Nr. 4320 bis 4323)
Beginnen Sie mit der Spindelorientierung, wenn die Spindel mit
Höchstdrehzahl läuft, und stimmen Sie die Bremsverzögerung so ab,
dass der Drehmomentbefehl nicht gesättigt wird, wenn der Motor mit
der linearen Verzögerung beginnt (am Anfang des Intervalls C in der
Sequenz). (Siehe nachstehende Abbildung).
Ver
g
rößert
OK
Spindelorientierungs-Sequenz
(Angabe Nr. 298)
A
B
C
D
E
Drehmomentbefehl
(
An
g
abe Nr. 90
)
25 %
Beispiel 1 zur Justierung der Verzögerungs-Zeitkonstanten (in Ordnung)
B
C
D
E
Ver
g
rößert
Nicht in Ordnung
Beispiel 2 zur Justierung der Verzögerungs-Zeitkonstanten (nicht in Ordnung)
