5. FUNKTIONSBESCHREIBUNGEN FANUC AC-SPINDELMOTOREN Serie αi B-65280GE/02

- 262 -

Abstimmen des prozentualen Grenzwertes der Bremsverzögerung

Geben Sie die Anfangsdrehzahl der Verzögerungsbegrenzung beim

Abbremsen ω

(Parameter Nr. 4226 und 4330) wie folgt vor:

Anfangsdrehzahl der Verzögerungsbegrenzung beim Abbremsen ω

1,1 × Nenndrehzahl ωB

Vermindern Sie anschließend den prozentualen Grenzwert der

Bremsverzögerung (Parameter Nr. 4064), bis der Drehmomentbefehl

am Ende des Sequenzintervalls C und im Sequenzintervall D nicht

gesättigt ist. In diesem Fall besteht auch dann kein Problem, wenn der

Drehmomentbefehl zu Beginn des Sequenzintervalls C voraussichtlich

gesättigt ist. (Siehe nachstehende Abbildung).

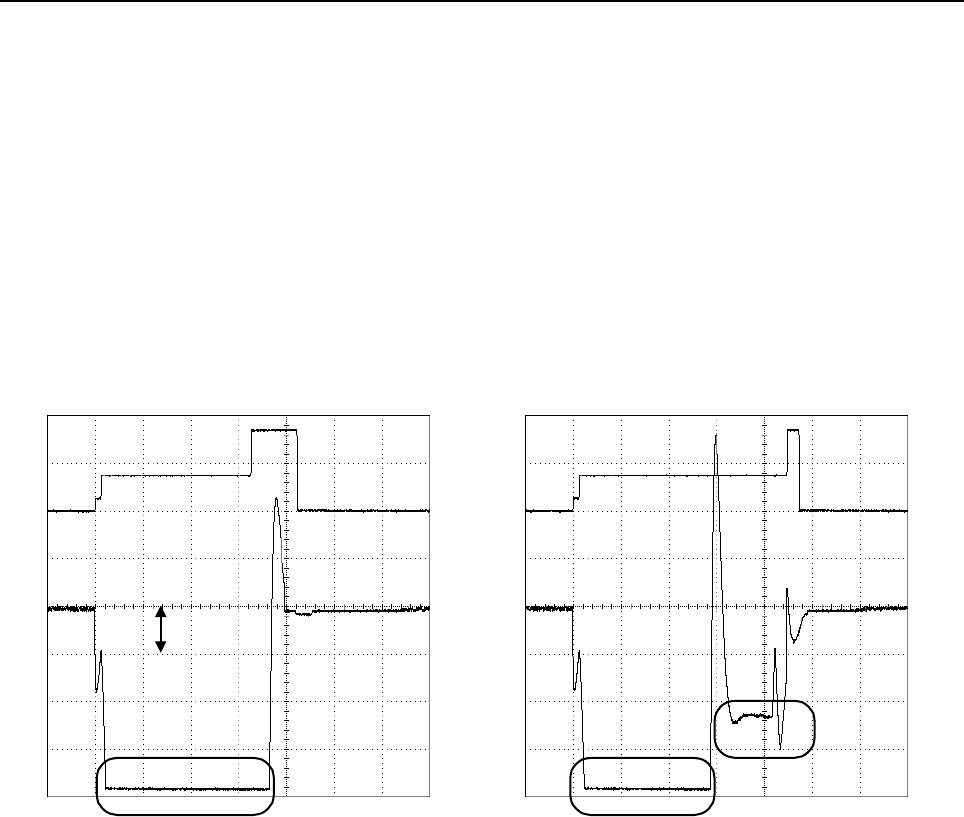

Beispiel 1 zum prozentualen Grenzwert der

Bremsverzögerung (nicht in Ordnung)

Spindelorientierungs-

Sequenz (Angabe Nr. 298)

Drehmomentbefehl

(Angabe Nr. 90)

Nicht in Ordnung

25 %

Beispiel 2 zum prozentualen Grenzwert de

Bremsverzögerung (in Ordnung)

OK.
