2. ERLÄUTERUNG DER BETRIEBSMODI FANUC AC-SPINDELMOTOREN Serie αi B-65280GE/02

- 64 -

2.2.11 Justieren des Parameters für die Haltepunktverschiebung bei

Orientierung

Justieren Sie den Parameter für die Haltepunktverschiebung bei Orien-

tierung gemäß nachstehendem Verfahren.

(1)

Geben Sie folgende Parameter vor:

Nr. 4016#7 = 0

Nr. 4031 = 0 (Werden zum Einstellen externe Signale verwendet,

setzen Sie die Signale SHA11 bis SHA00 DI auf 0.)

Nr. 4077 = 0

(2)

Um den Positionsgeber-Zähler unter Positionssteuerung anzu-

zeigen nehmen Sie auf der Spindelprüfkarte folgende Einstel-

lungen vor:

d-01 = 295

d-02 = 0

d-03 = 0

d-04 = 0

(3)

Geben Sie zum Anhalten der Orientierung einen Orientierungs-

befehl (ORCMA) ein.

(4) Nachdem die Orientierung angehalten wurde, prüfen Sie, ob

00000 oder 04096 angezeigt wird.

Beenden Sie den Orientierungsbefehl und gehen Sie zum Deak-

tivieren des Motors in den Notaus-Status über.

(5)

Positionieren Sie die Spindel manuell an der Position, an der sie

anhalten soll. Lesen Sie den Anzeigewert ab.

(7) Stellen Sie den unter (5) angezeigten Wert als Parameterangabe

für den Betrag der Haltepunktverschiebung bei Orientierung ein.

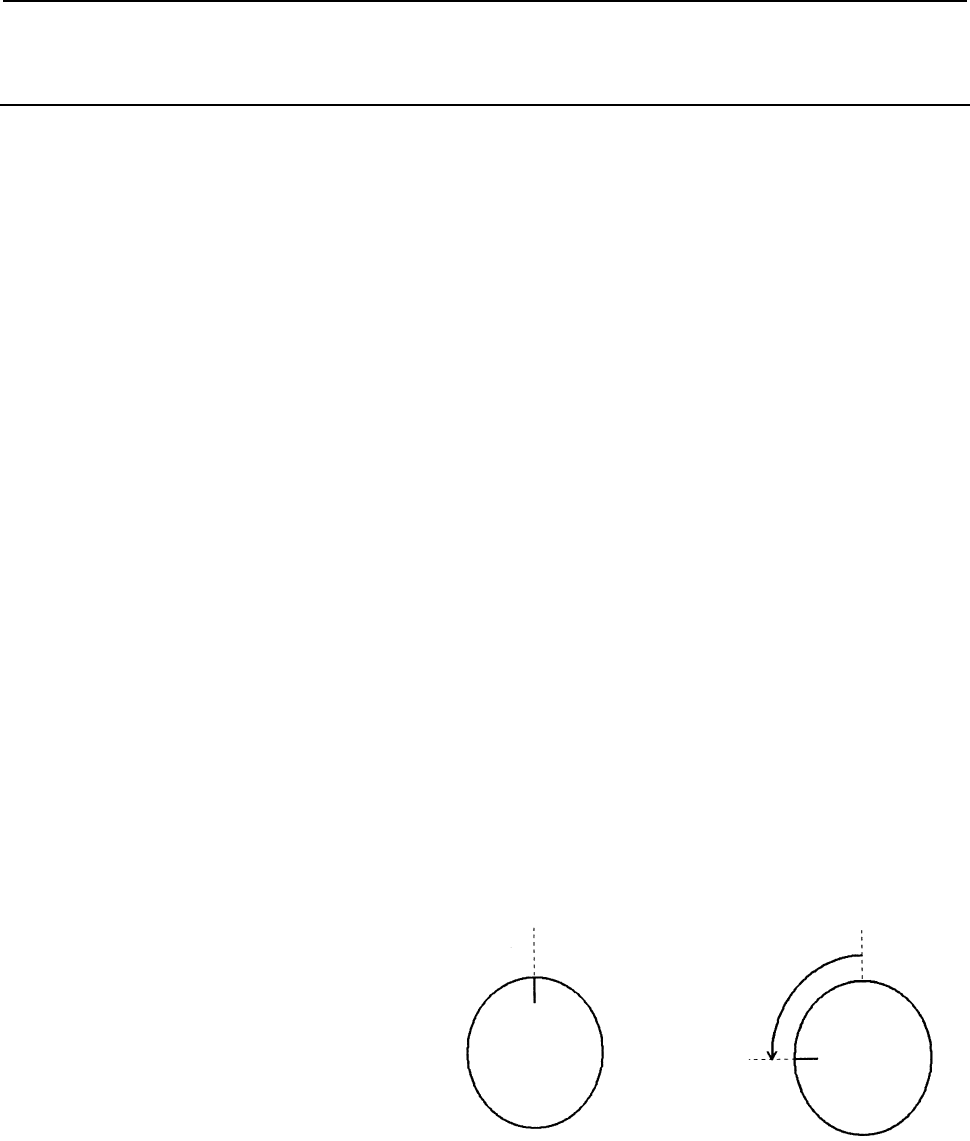

Beispiel:

Anzeigewert

eim Anhalten

der Orientierung = 00000

oder 04096

Anzeigewert bei manueller

Positionierung der Spindel

nach Deaktivierung des

Motors = 01024

Im Parameter vorzugebender Wert = 1.024
