B-65280GE/02 FANUC AC-SPINDELMOTOREN Serie αi 1. INBETRIEBNAHME

- 23 -

(6) Wenn ein externes Nullimpuls-Signal (Näherungsschalter) verwendet wird

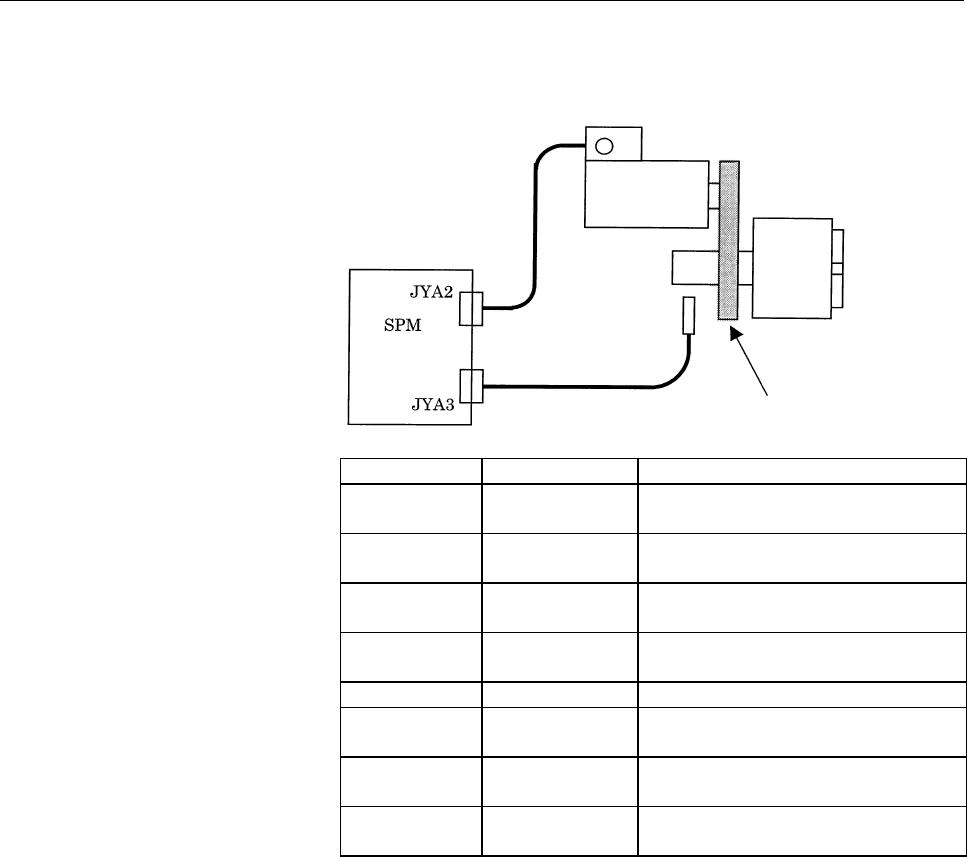

[Beispiel-Systemkonfiguration]

Spindelmotor mit integriertem Mi-Sens

(bzw. MZi-Sensor)

Spindel

Getriebe oder Zahnriemen

Externer 1-Drehung-

Signal-Schalter

(Näherungsschalter)

TYP A

Parameter Einstellungen Beschreibung

4000#0

Konfigurations-

abhängig

Spindel- und Spindelmotor-Drehrich-

tungen

4002#3,2,1,0 0,0,0,1

Verwendung des Motorsensors für die

Positionsrückmeldung

4004#2 1

Verwendung des externen Nullimpuls-

Signals

4004#3 Sensorabhängig

Einstellung des Typs des externen

Nullimpuls-Signals

4010#2,1,0 Sensorabhängig Einstellung des Motorsensortyps

4011#2,1,0 Sensorabhängig

Einstellung der Motorsensor-Zähne-

zahl

4.056 bis 4.059

Konfigurations-

abhängig

Übersetzungsverhältnis zwischen

Spindel und Motor

4.171 bis 4.174

Konfigurations-

abhängig

Beliebiges Übersetzungsverhältnis

zwischen Motorsensor und Spindel
