AC Spindelmotoren Serie Alpha i Parameter manual Page 218

Parameter manual
4. JUSTIERUNG FANUC AC-SPINDELMOTOREN Serie αi B-65280GE/02
- 202 -
Kanal 2 wird an den Pin CH2 der Prüfkarte angeschlossen
(5 V/Skalenteil)
Messzeitbereich: 5 bis 10 ms/Skalenteil
Auslösesignaleinstellung: Abfallflanke des Kanals 2
Anzahl der Mittelungen: Etwa 16- bis 64mal
(6) Justierverfahren
Nach Abschluss der oben erwähnten Vorbereitungen für die Justierung
justieren Sie die Parametereinstellungen im Handeingabe-Modus
schrittweise wie nachstehend beschrieben.
ANMERKUNG
Beachten Sie bitte, dass die Serie αi nicht über die
Justierfunktion unter Verwendung der Spindelprüf-
karte verfügt.
<1> Drehung im Geschwindigkeitsregelungs-Modus
Setzen Sie alle Amplitudenverhältnis- und Phasendiffe-
renz-Kompensations-Parameter auf 0 und lassen Sie die Spindel
(den Motor) in der oben erwähnten Richtung mit der Drehzahl N
im Geschwindigkeitsregelungs-Modus drehen.
<2> Einstellen und Justieren von Prüfkarte und Oszilloskop
Nach dem Deaktivieren der Mittelungsfunktion des Oszilloskops
justieren Sie die Einstellungen in Bezug auf den Versatzbetrag
und das (Nicht-) Vorhandensein eines Offsets für CH1 sowie die
Anzeigeeinstellungen des Oszilloskops so, dass die Inkremental-
daten innerhalb des Prüfkarten-Ausgangsbereiches (±5 V) und des
Oszilloskop-Anzeigebereiches liegen (siehe Abb. 4.3.1).
Nach Abschluss der Justierung von Prüfkarte und Oszilloskop
aktivieren Sie die Mittelungsfunktion (siehe Abb. 4.3.2).

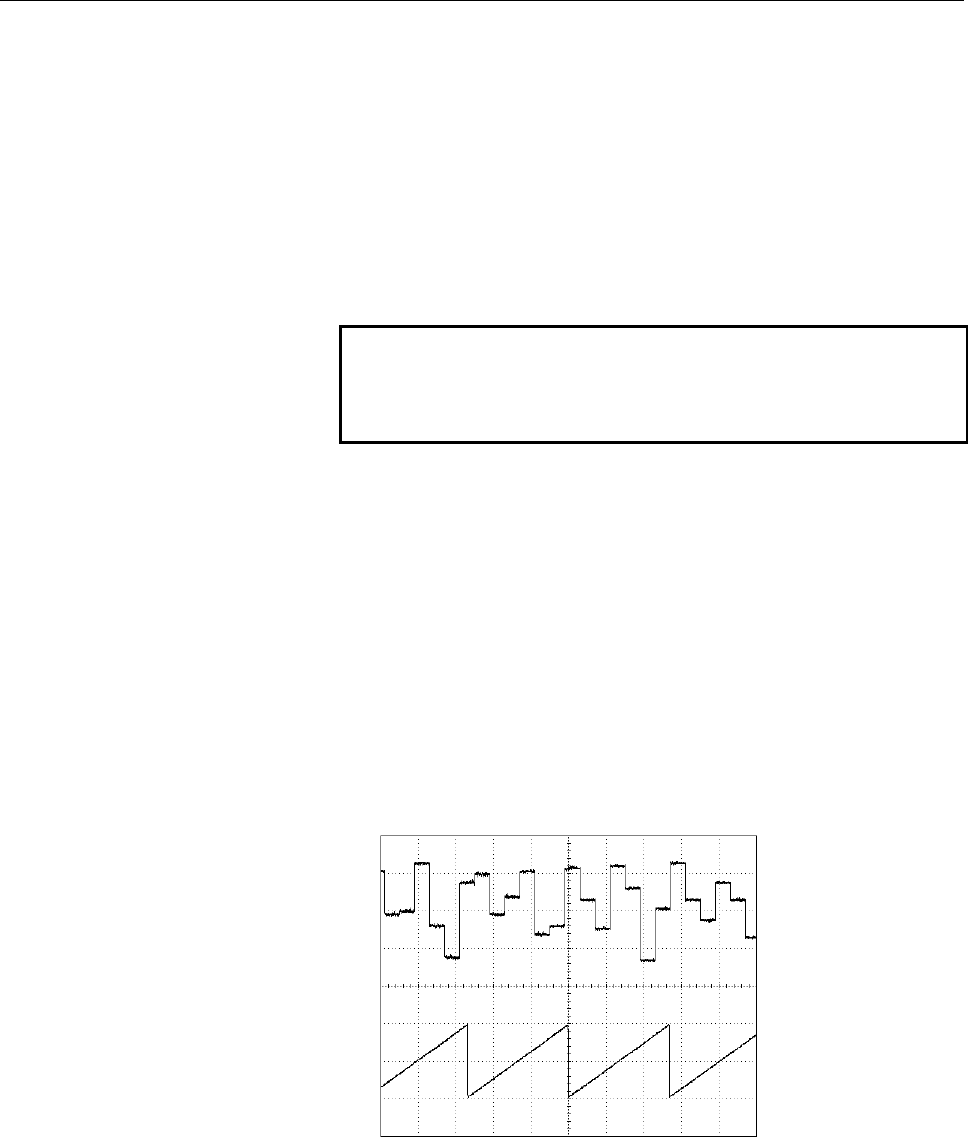

Abb. 4.3.1 Ohne Mittelung
CH1: (313.4.0.1)
Rückführungsinkrement
0,5 V / Skalenteil
CH2: (231.8.0.0)
Rückführungsdaten
5 V / Skalenteil
Zeitbereich:
5 ms / Skalenteil
Ohne Mittelung
