B–63522EN/02
2. CONVERSATIONAL AUTOMATIC
PROGRAMMING FUNCTION FOR
LATHES
AUTOMATIC PROGRAMMING
FUNCTION
465
Tool assignment to the turret and tool offset measurement for each tool
can be performed easily on the tooling screen which lists the tools used
in the machining program.
HEAD–L HEAD–R Y–AXIS WEAR
OFFSET OFFSET
*** HEAD–L TOOLING DATA *** [CAP. : HEAD–L]
PAGE 01/01
PROC PROCNAME USING TOOL GEOMETRY OFS X GEOMETRY OFS Z RN/WN/DD/TR/TW T–CODE
01 BAR (R) –200.000 –200.000 RN 0.800 0101
01 BAR (F) –200.000 –200.000 RN 0.800 0101
02 DRILLING DRILL –200.000 –200.000 DD 30.000 0803
03 BAR (R) –200.000 –200.000 RN 0.800 0303
03 BAR (F) –200.000 –200.000 RN 0.800 0303
GEOXETRY OFS X
<
PREPAR TOOL RETURN
DISPLY
By following the setup instructions displayed conversationally, tool
geometry compensation, tool–change position, chuck barrier, and
tailstock barrier can be set easily.
[CAP. : HEAD–L]
101#L OUTER T0101 RN 0.800 AC 90 AN 60 TW 30.000
102#R OUTER T0101 RN 0.800 AC 90 AN 60 TW 30.000
151#L INNER T0303 RN 0.800 AC 90 AN 60 TW 20.000
*** TOOL PREPARATION *** NO. 101
3. BRING THE TOOL EDGE IN CONTACT WITH X= –200.000
THE SENSOR FROM Z–AXIS DIRECTION Z= –200.000
<
1
4
3
2
PRE–PG NXT–PG RETURN

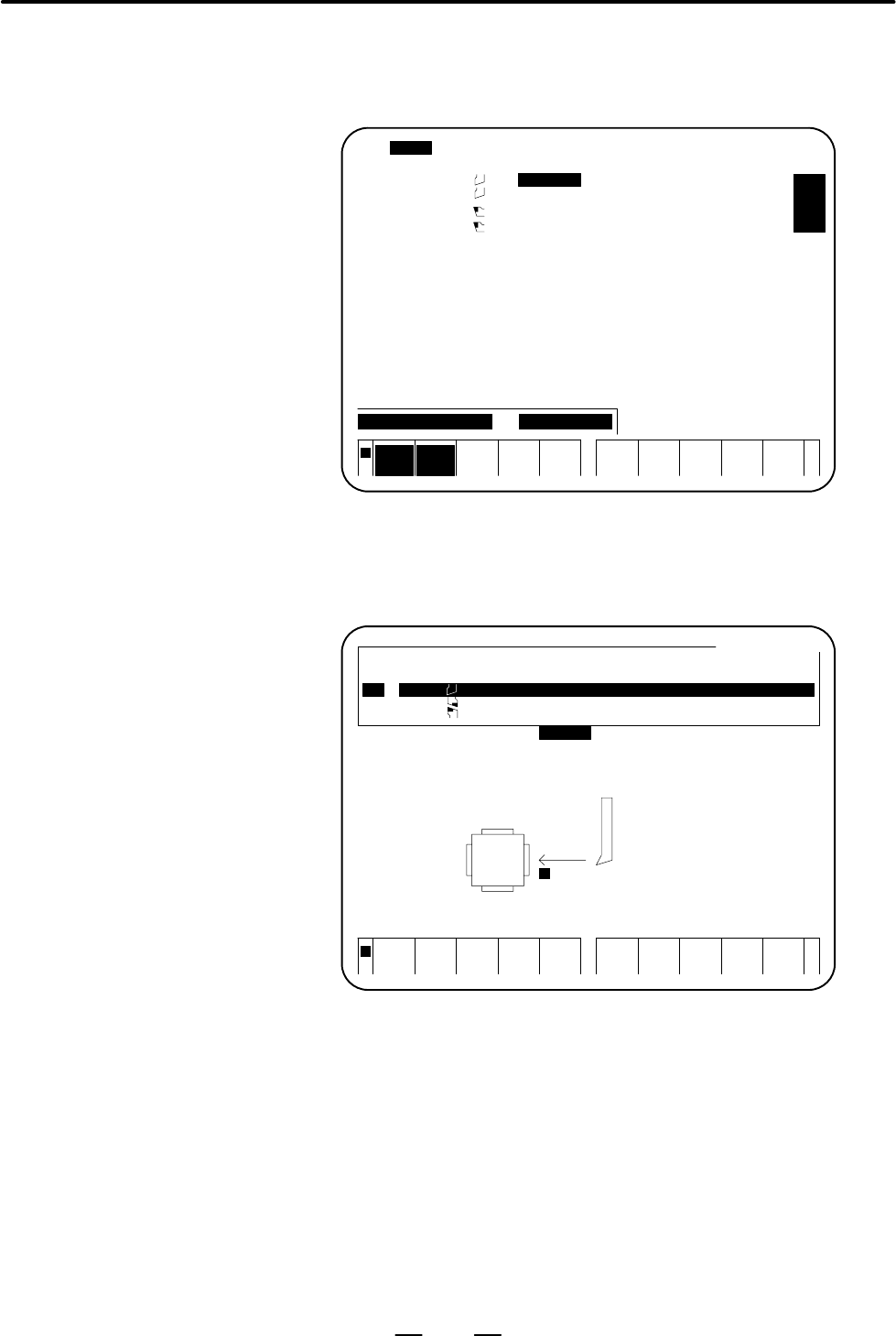

Tooling screen
Setup instructions
